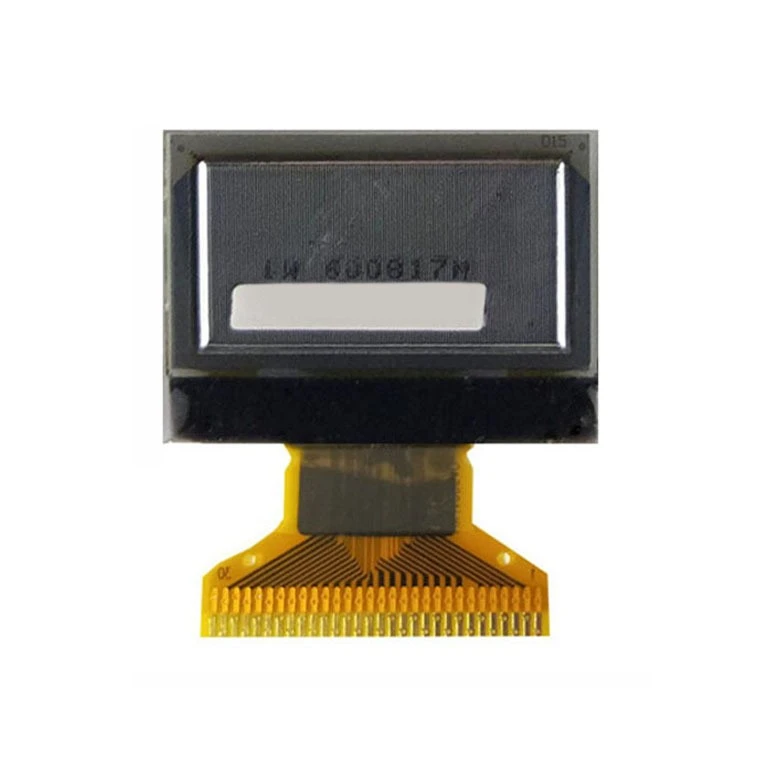

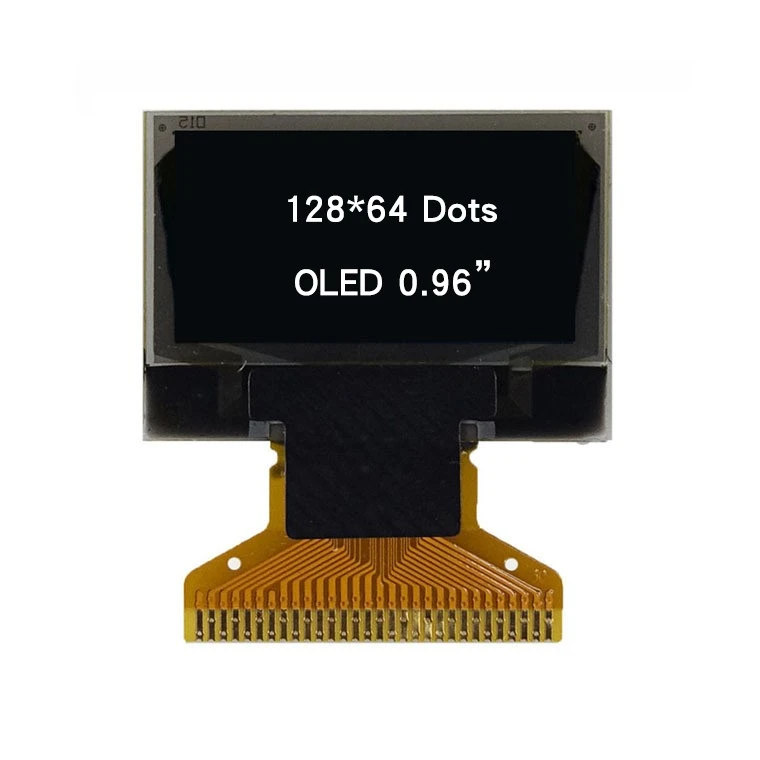

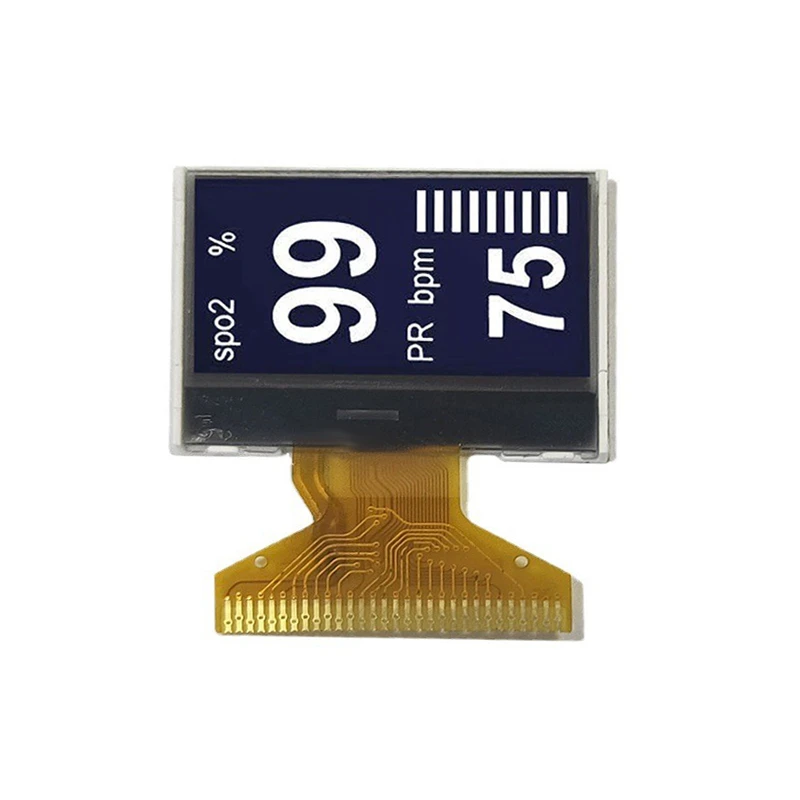

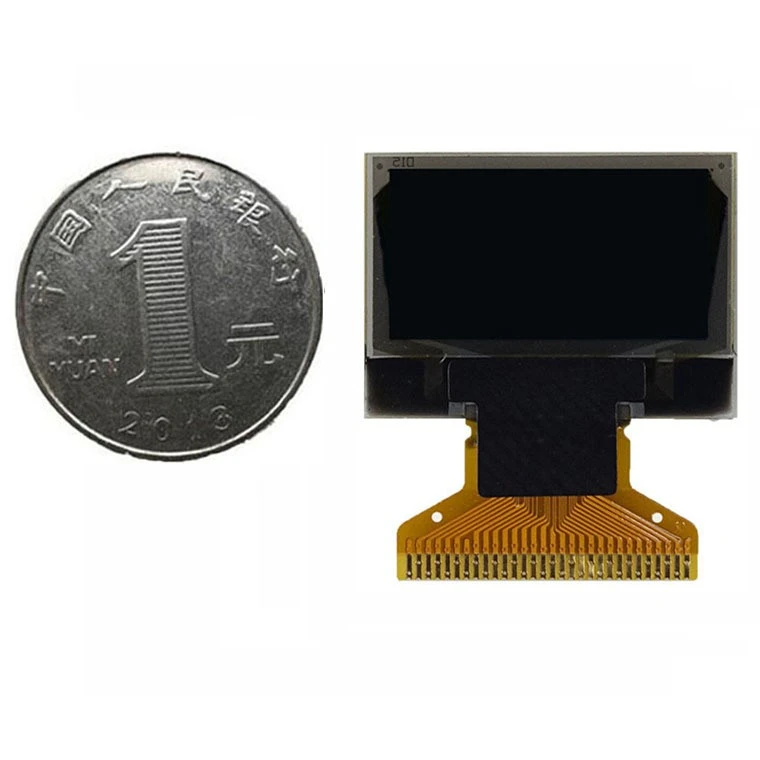

0.96 Pulzier OLED 128 * 64



Vantaġġi

0.96-L-iskrins LCD OLED tal-pulzier huma popolari ħafna f'diversi applikazzjonijiet minħabba l-vantaġġi tagħhom, speċjalment f'apparat li jintlibes u apparat IoT.
Kuntrast għoli:Skrins OLED jistgħu jipprovdu kuntrast estremament għoli, wiri iswed fil-fond, kuluri brillanti, u immaġini aktar ċari.

Angolu wiesa' tal-vista:Minħabba l-karatteristiċi tat-teknoloġija OLED, l-angolu tal-vista huwa wiesa 'ħafna, u l-kwalità tal-immaġni mhux se tiġi affettwata irrispettivament minn liema angolu tara.

Ħin ta 'rispons mgħaġġel:Il-ħin tar-rispons tal-wirjiet OLED huwa mgħaġġel ħafna, adattat biex juri kontenut dinamiku u jnaqqas iċ-ċajpra.

Konsum baxx ta 'enerġija:Meta juri kontenut iswed jew skur, l-iskrins OLED ma jikkunsmaw kważi l-ebda enerġija, li hija adattata għal apparati li jaħdmu bil-batterija u jestendi l-ħin tal-użu.

Disinn irqiq u ħafif:huwa ġeneralment irqaq u eħfef minn skrins LCD tradizzjonali, adattati għal applikazzjonijiet bi spazju limitat.
Karatteristiċi awto-luminużi: Kull pixel jista 'jitfa' dawl b'mod indipendenti, mingħajr il-ħtieġa għal backlight, li jippermetti li l-iskrin ikun iddisinjat u integrat b'mod aktar flessibbli.

Prestazzjoni aħjar tal-kulur:Wirjiet OLED jistgħu juru firxa usa 'tal-kuluri, u l-kuluri huma aktar sinjuri u aktar realistiċi.

Durabilità:OLED huma aktar durabbli minn skrins LCD f'xi każijiet, speċjalment f'kundizzjonijiet estremi ta 'temperatura u umdità.

3.Prodott applikazzjoni



Prodotti ta' applikazzjoni ta' 0.96-pulzier LCD OLED jinkludu:

Arloġġi intelliġenti:użat biex juri informazzjoni bħall-ħin, data tas-saħħa u notifiki.



Tagħmir għall-monitoraġġ tas-saħħa:bħal monitors tar-rata tal-qalb, ossimetri, eċċ., biex juru data fiżjoloġika f'ħin reali.



Apparat tal-Internet tal-Oġġetti:użat għal moduli tas-sensuri, pannelli ta 'kontroll tad-dar intelliġenti, eċċ., biex juru l-istatus u d-dejta.



Konsols tal-logħob portabbli:użat biex juri skrins tal-logħob u interfaces tal-utent.



Qarrejja tal-kotba elettroniċi:użat biex juri kontenut ta’ test u grafiku.



Pannelli tal-kontroll industrijali:użat għall-monitoraġġ tal-istatus tat-tagħmir, issettjar tal-parametri u interfaces tal-operat.



UAVs u tagħmir ta' kontroll mill-bogħod:użat biex juri l-istatus tat-titjira, informazzjoni tal-GPS, eċċ.



Dashboards tal-karozzi:użat biex juri l-veloċità, il-fjuwil, l-informazzjoni tan-navigazzjoni, eċċ.



Proġetti elettroniċi DIY:bħal proġetti Arduino u Raspberry Pi, spiss użati biex juru informazzjoni u grafika.



Apparat tad-dar intelliġenti:bħal spikers intelliġenti, kontrolluri tad-dawl intelliġenti, eċċ., Biex juru l-istatus ta 'operazzjoni u s-settings.

4.Rekwiżiti



Metodu ta 'użu

Konnessjoni tal-ħardwer
Konnessjoni tal-enerġija: Qabbad il-pin VCC tal-iskrin OLED mal-provvista tal-enerġija (ġeneralment 3.3V jew 5V), u l-pin GND mal-art.
Konnessjoni tad-dejta: Qabbad il-labar korrispondenti mal-mikrokontrollur skont il-protokoll ta 'komunikazzjoni użat (I2C jew SPI).
Konnessjoni I2C:
SDA (linja tad-dejta) hija konnessa mal-pin SDA tal-mikrokontrollur.
SCL (linja tal-arloġġ) hija konnessa mal-pin SCL tal-mikrokontrollur.
Konnessjoni SPI:
MOSI (input slave output master) huwa konness mal-pin MOSI tal-mikrokontrollur.
SCK (arloġġ) huwa konness mal-pin SCK tal-mikrokontrollur.
CS (chip select) huwa konness ma 'kwalunkwe pin diġitali tal-mikrokontrollur.
2. Setup tas-softwer
Installazzjoni tal-librerija: Skond l-ambjent ta 'żvilupp użat (bħal Arduino), installa l-librerija OLED korrispondenti, bħal librerija Adafruit SSD1306.
Kitba tal-kodiċi:
Inizjalizza l-wiri OLED.
Iġbed test, grafika jew immaġini billi tuża l-funzjonijiet ipprovduti mil-librerija.
3. Kodiċi Eżempju (Arduino)
Hawn hu kodiċi ta' eżempju sempliċi ta' Arduino li juri kif tikkontrolla display OLED 0.96" billi tuża l-interface I2C:

#inkludi

#inkludi

#inkludi

#define SCREEN_WISAGĦ 128

#define SCREEN_GĦOLI 64

// Oħloq oġġett OLED

Adafruit_SSD1306 wiri(WISA{_SCREEN, SCREEN_GĦOLI, &Wire, -1);

setup null () {
// Inizjalizza l-wiri

display.begin(SSD{{0}}INDIRIZZI I2C_, 0x3C);

display.clearDisplay ();

// Issettja l-kulur tat-test

display.setTextColor(ABJAD);

display.setTextSize(1);
display.setCursor({{0}}, 0);
display.print ("Hello, OLED!");
display.display();
}

loop null () {
// Żid kodiċi ieħor hawn
}
4. Iddebug u ttestja
Tella l-kodiċi fil-mikrokontrollur biex tiżgura li l-iskrin OLED juri l-kontenut b'mod normali.
Aġġusta l-kontenut tal-wiri u l-istil kif meħtieġ.
5. Aktar żvilupp
Tista 'tuża funzjonijiet oħra fil-librerija biex tiġbed grafika, turi stampi, jew toħloq effetti ta' animazzjoni biex tarrikkixxi l-interface tal-utent.
Permezz tal-passi ta 'hawn fuq, tista' tuża b'suċċess il-wiri OLED 0.96-pulzier għal diversi żviluppi ta 'proġetti.

PIN	SIMBOLU
1	GND
2	VCC
3	SCL
4	SDA

Cheng Xin Optoelectronics LTD stabbilita fl-2014 u li tinsab f'Shenzhen Ċina, il-quddiem tar-riforma u l-ftuħ. Fl-2020, ġie investit mill-gvern kontinentali biex tinbena linja ta 'produzzjoni LCD ġdida f'Huaihua, Hunan. Il-prodotti ewlenin tal-kumpanija huma l-iskrin tal-kodiċi tas-Segment TN / HTN / STN / FSTN, backlight LED, modulu LCD COG kannizzata, modulu standard COB, skrin tal-wiri standard OLED u skrin bil-kulur TFT. Il-kumpanija għandha 2 linji ta 'produzzjoni tal-iskrin tal-kodiċi tas-segment, 4 linji ta' produzzjoni ta 'backlight, 5 linji ta' vinkolanti FOG u 10 linji ta 'produzzjoni ta' assemblaġġ. Il-bini tal-fabbrika f'Shenzhen u Hunan għandu żona ta 'produzzjoni ta' 10,000 sqm u 500 impjegat. Il-filosofija tan-negozju tal-kumpanija "toħloq valur għall-klijenti".







Rekwiżiti tal-proċess OLED
Hemm xi rekwiżiti ta' proċess u prekawzjonijiet meta timmanifattura u tuża 0.96-wirjiet OLED ta' pulzier biex jiżguraw il-prestazzjoni u l-affidabbiltà tagħhom. Hawn huma xi rekwiżiti ewlenin tal-proċess:

Għażla tal-materjal

Materjali luminixxenti organiċi: Agħżel materjali luminixxenti organiċi ta 'kwalità għolja (bħal materjali ta' molekuli żgħar u polimeri) biex ittejjeb l-effiċjenza luminuża u s-saturazzjoni tal-kulur.
Materjali tas-sottostrat: Uża materjali ta 'sottostrat adattati (bħal ħġieġ jew plastik) biex tiżgura trasparenza tajba u saħħa mekkanika.
Teknoloġija tal-proċess

Evaporazzjoni bil-vakwu: Uża teknoloġija ta 'evaporazzjoni bil-vakwu biex tiddepożita materjali organiċi fuq is-sottostrat biex tifforma saff luminixxenti biex tiżgura uniformità u struttura ta' saff irqiq.
Teknoloġija ta 'rilaxx ta' saff: Żgura adeżjoni tajba bejn is-saffi (bħal saff ta 'elettrodu, saff luminexxenti u saff ta' inkapsulament) biex tevita t-tqaxxir jew id-degradazzjoni tal-prestazzjoni.
Disinn tal-pakkett

L-umdità u t-trab: il-wirjiet OLED huma estremament sensittivi għall-umdità ambjentali, għalhekk huwa meħtieġ disinn tajjeb tal-pakkett biex jipprevjeni milli jidħlu l-ilma u l-arja, li jikkawża degradazzjoni tal-prestazzjoni.
Saff protettiv: Żid saff protettiv biex ittejjeb ir-reżistenza għall-grif u r-reżistenza għall-impatt u testendi l-ħajja tas-servizz.
Ċirkwit tas-sewqan

Kompatibilità tas-sewwieq IC: Agħżel ċirkwit integrat tas-sewwieq kompatibbli mal-wiri OLED biex tiżgura stabbiltà taħt luminożità u modi ta 'wiri differenti.
Kontroll tal-kurrent: Implimenta kontroll preċiż tal-kurrent biex tevita li l-kurrent żejjed jagħmel ħsara lill-iskrin OLED.
Kontroll tat-temperatura u l-umdità

Ambjent tat-test: Qabel ma titlaq mill-fabbrika, isiru testijiet tat-temperatura u l-umdità biex jiżguraw il-prestazzjoni tal-wiri f'ambjenti estremi.
Disinn adattiv: Iddisinja ċirkwiti ta 'kontroll li jadattaw għal bidliet fit-temperatura u l-umdità biex jiżguraw li l-wirja taħdem sew f'diversi ambjenti.
Kontroll tal-kwalità

Ittestjar mingħajr difetti: Wettaq kontrolli ta 'kwalità komprensivi, inklużi uniformità luminuża, preċiżjoni tal-kulur, u proprjetajiet mekkaniċi, biex tiżgura li l-kwalità ta' kull wirja OLED tilħaq l-istandards.
Test tal-ħajja: Wettaq testijiet ta 'użu fit-tul biex tosserva l-bidliet fil-prestazzjoni tiegħu wara użu fit-tul u tevalwa d-durabilità tagħha.
Kompatibilità u integrazzjoni

Appoġġ tas-sewwieq tas-softwer: Żgura li l-librerija tas-sewwieq korrispondenti tiġi pprovduta biex tiffaċilita lill-iżviluppaturi jintegraw wirjiet OLED fuq pjattaformi ta 'ħardwer differenti.
Disinn modulari: Ikkunsidra disinn modulari li huwa faċli biex jintegra fi prodotti eżistenti għal żvilupp u produzzjoni faċli.
Billi ssegwi r-rekwiżiti tal-proċess ta 'hawn fuq, il-prestazzjoni u l-affidabbiltà tal-wiri OLED ta' 0.96-pulzier f'diversi applikazzjonijiet jistgħu jiġu żgurati, ir-rata ta 'falliment possibbli tista' titnaqqas, u l-ħajja tas-servizz tagħha tista 'tiġi estiża.
