Introduzzjoni
Il-Display LCD 128x64B Dot Matrix huwa modulu tal-wiri LCD grafiku ta 'dot matrix ta' prestazzjoni għolja, li jintuża ħafna f'varjetà ta 'apparat elettroniku. It-tieni nett, ir-riżoluzzjoni tal-modulu tal-wiri tagħna hija 128x64 tikek, li jfisser li tista 'turi informazzjoni rikka fi spazju limitat tal-iskrin. Kemm jekk hija informazzjoni ta 'test b'ħafna linji jew wirja grafika ta' format żgħir, il-prodott tagħna jista 'faċilment jimmaniġġaha.

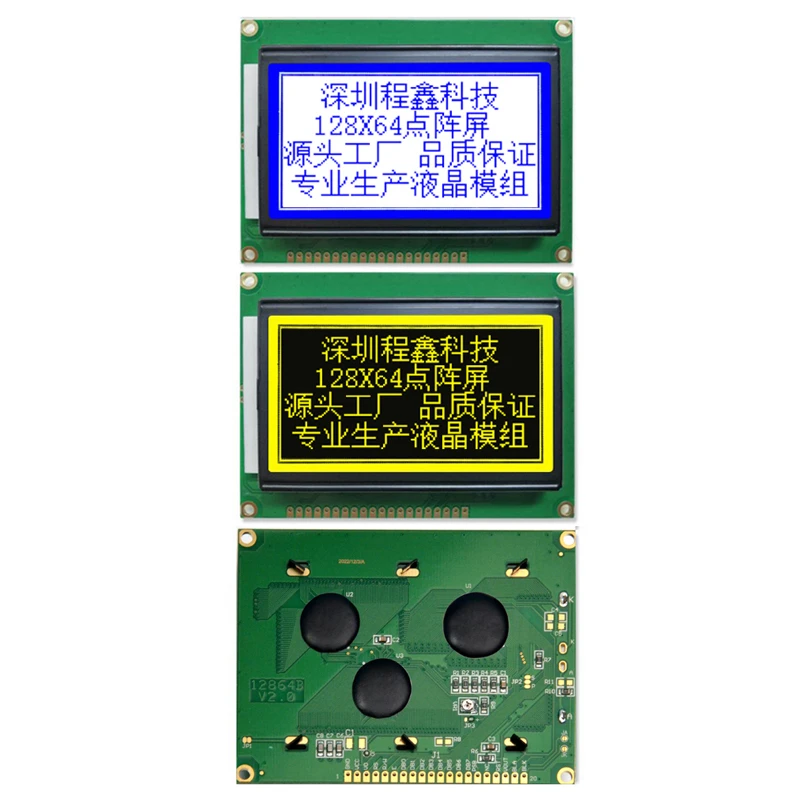

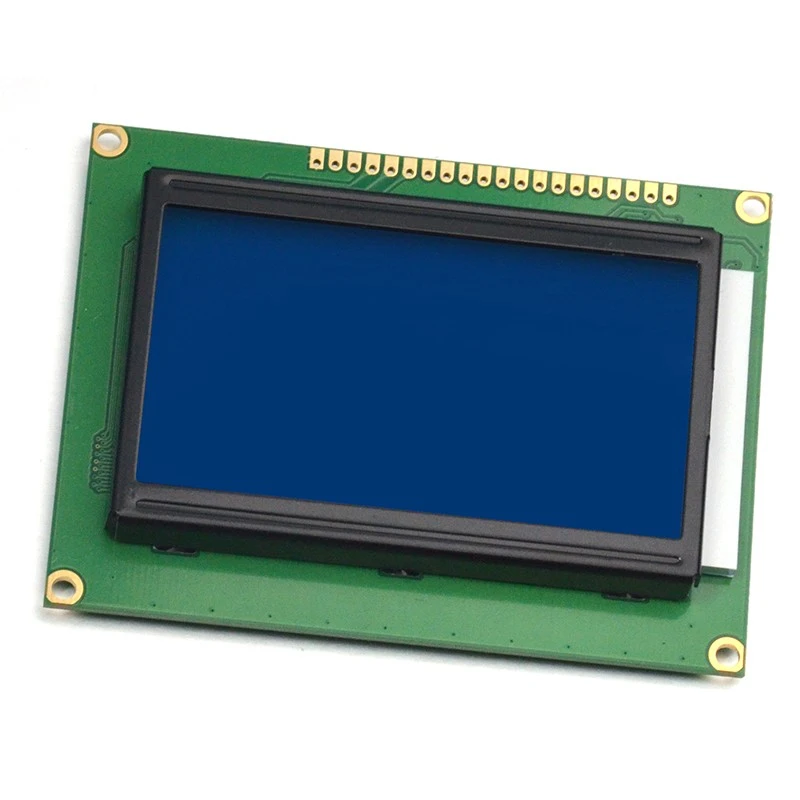

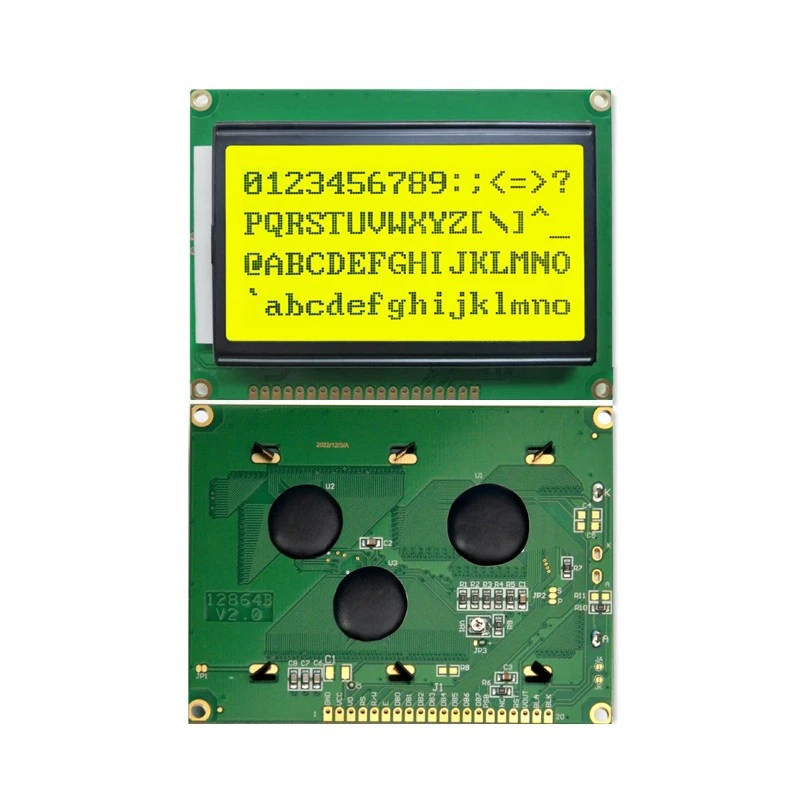

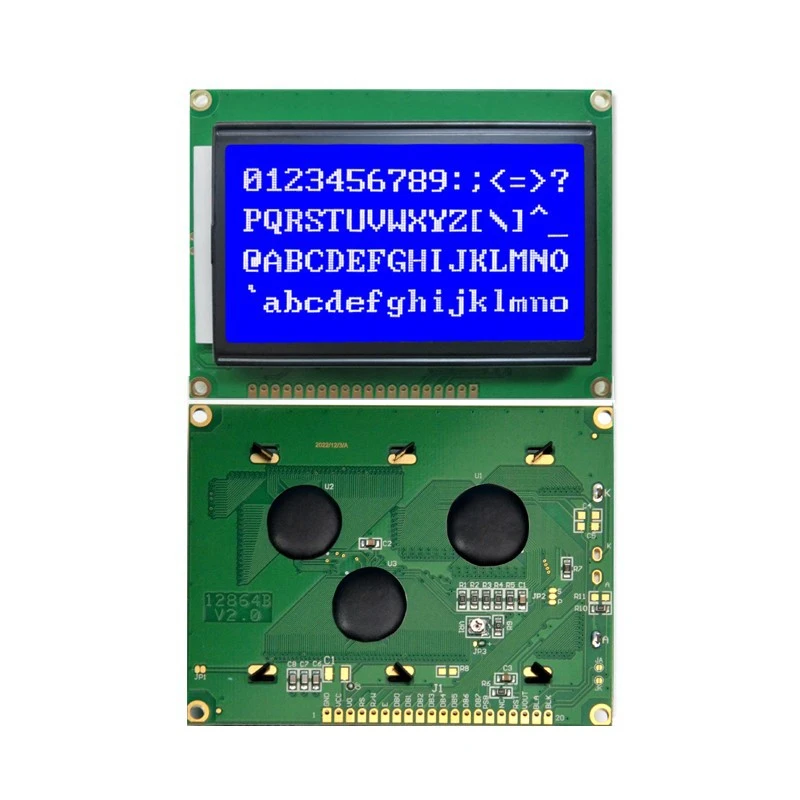

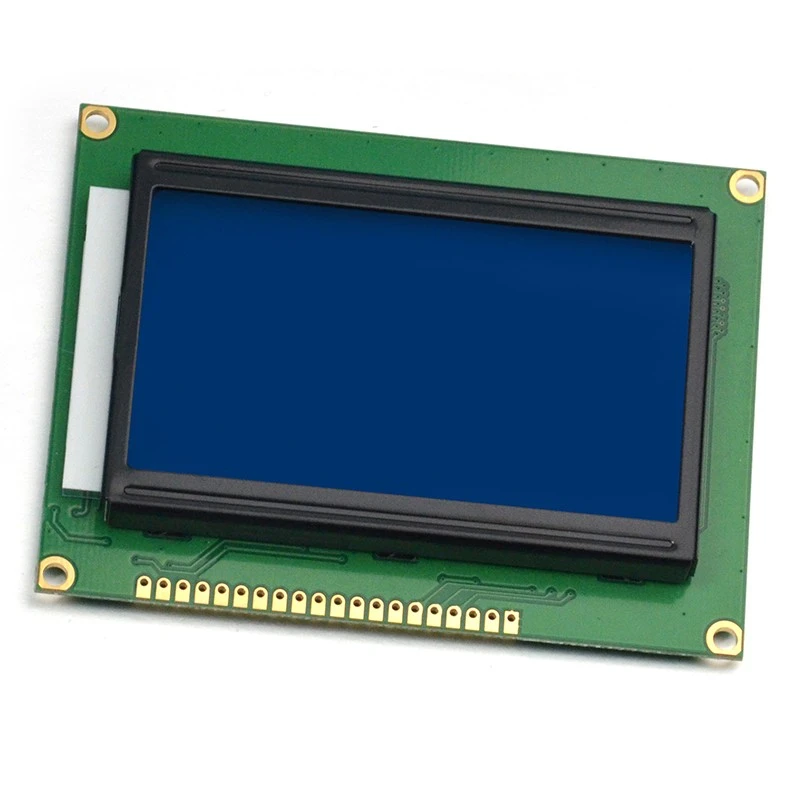

Stampi 1.prodott
2.Il-karatteristika tal-prodott
Wirja b'riżoluzzjoni għolja
128x64B Dot Matrix LCD Display jadotta tqassim ta 'dot matrix ta' 128 kolonna x 64 ringieli, li jkun fih total ta '8192 pixel indipendenti. Dan id-disinn ta 'dot matrix ta' densità għolja jippermetti lill-iskrin juri stampi u test aktar delikati u ċari.
Disinn ta 'enerġija baxxa
Il-firxa tal-vultaġġ operattiv tal-wiri tagħna hija bejn {{0}}.0V u +5.5V. Dan ir-rekwiżit ta 'vultaġġ aktar baxx jgħin biex jitnaqqas il-konsum tal-enerġija. It-tieni nett, jintegra ċirkwit ta 'konverżjoni DC-DC, li ma jeħtieġx pressjoni negattiva esterna, u jissimplifika aktar id-disinn taċ-ċirkwit u jnaqqas il-konsum tal-enerġija.
Adattabilità ambjentali qawwija
L-iskrins tal-wiri tagħna ġeneralment ikollhom firxa wiesgħa ta' temperatura operattiva ta' -20 grad sa +70 grad , u xi mudelli ta' grad industrijali saħansitra jestendu għal -30 grad sa +85 grad , u jiżguraw li jistgħu juru normalment f'ambjenti kesħin jew b'temperatura għolja. It-tieni nett, l-iskrins tal-wiri tagħna jużaw struttura ssiġillata u trattament kontra l-umdità biex jipprevjenu li l-materjal tal-kristall likwidu jiġi invadat mill-umdità. Fl-istess ħin, il-parti taċ-ċirkwit hija ġeneralment miksija b'kisja kontra l-korrużjoni biex tiflaħ varjetà ta 'ambjenti ħarxa.
Interface flessibbli
L-iskrin tal-wiri tagħna għandu l-karatteristiċi ta 'interface flessibbli, li huwa dovut għaċ-ċippa tas-sewwieq tagħha li tappoġġja protokolli ta' komunikazzjoni multipli u metodi ta 'interface, bħal interface parallel, interface SPI, u interface I²C.
Sistemi ta' Kontroll Industrijali
128x64B dot matrix LCD displays jintużaw ħafna fil-qasam tal-kontroll tal-awtomazzjoni industrijali. Id-disinn ta 'riżoluzzjoni għolja ta' 128 × 64 pixel tiegħu jista 'juri interfaces operattivi kumplessi, inklużi parametri f'ħin reali, indikazzjonijiet ta' status, u informazzjoni taċ-ċart.
Strumenti u Tagħmir Mediku
F'tagħmir mediku, wirjiet LCD 128x64B dot matrix huma adattati għal monitors, miters tal-glukożju fid-demm, u tagħmir ieħor b'kuntrast għoli u effetti ta 'wiri ċari.
Elettronika tal-Konsumatur
L-applikazzjonijiet tal-wiri fil-qasam tal-elettronika għall-konsumatur jinkludu apparat tad-dar intelliġenti, pannelli tal-awdjo, u kontrolli remoti.
Strumenti u Tagħmir tal-kejl
Il-wirjiet tagħna jintużaw ħafna f'diversi strumenti tal-kejl, bħal miters tal-enerġija, analizzaturi tal-gass u skali elettroniċi.
Elettronika tal-Karozzi
Fil-qasam tal-elettronika tal-karozzi, id-displej jintuża f'sistemi ta 'navigazzjoni tal-vetturi, pannelli tal-istrumenti, u moduli tal-wiri tal-mera ta' wara.
Tagħmir għall-Edukazzjoni u r-Riċerka
Il-wirjiet tagħna huma adattati wkoll għal tagħmir fl-oqsma tal-edukazzjoni u r-riċerka, bħat-tagħlim ta 'strumenti sperimentali u bordijiet ta' żvilupp elettroniku.
4.prodott Parametru (speċifikazzjoni)
|

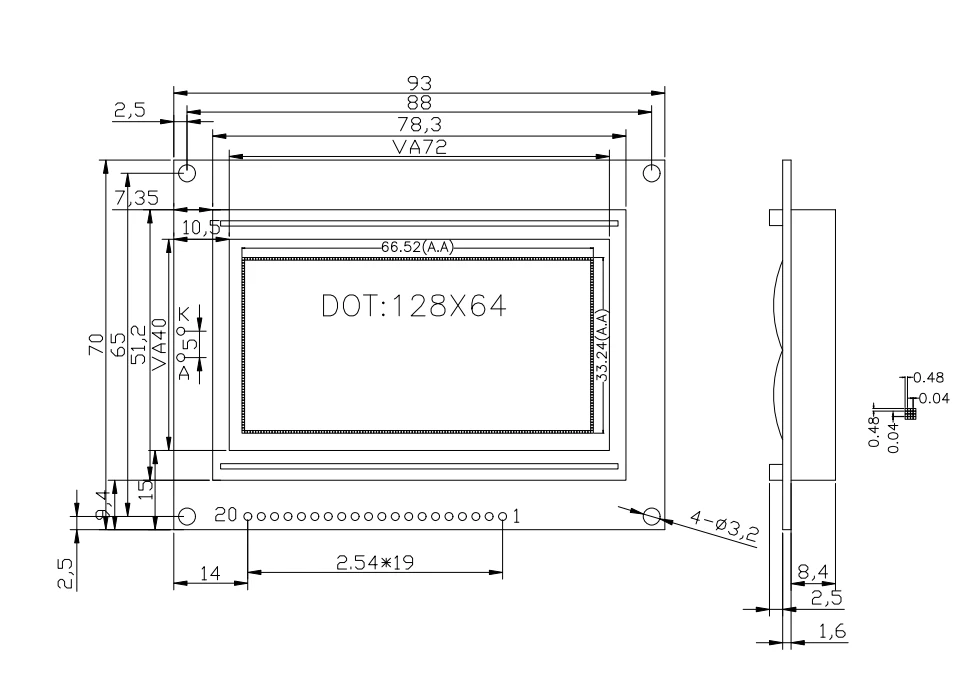

Daqs tal-Modulu: 93X70X12.5 mm |
Żona tal-View tal-Wiri: 72X40mm |
|
Tip LCD: FSTN/POŻITTIV/TRASFLETTIV |
Angolu tal-vista: 6 O'clock |
|
Sewwieq IC:ST7920 JEW Ekwivalenti |
Tip ta 'sewwieq tad-dawl ta' wara: Enerġija / 3.1V / HITE |
|
DC għal DC ċirkwit: Build-In |
Piż: TBD |
|

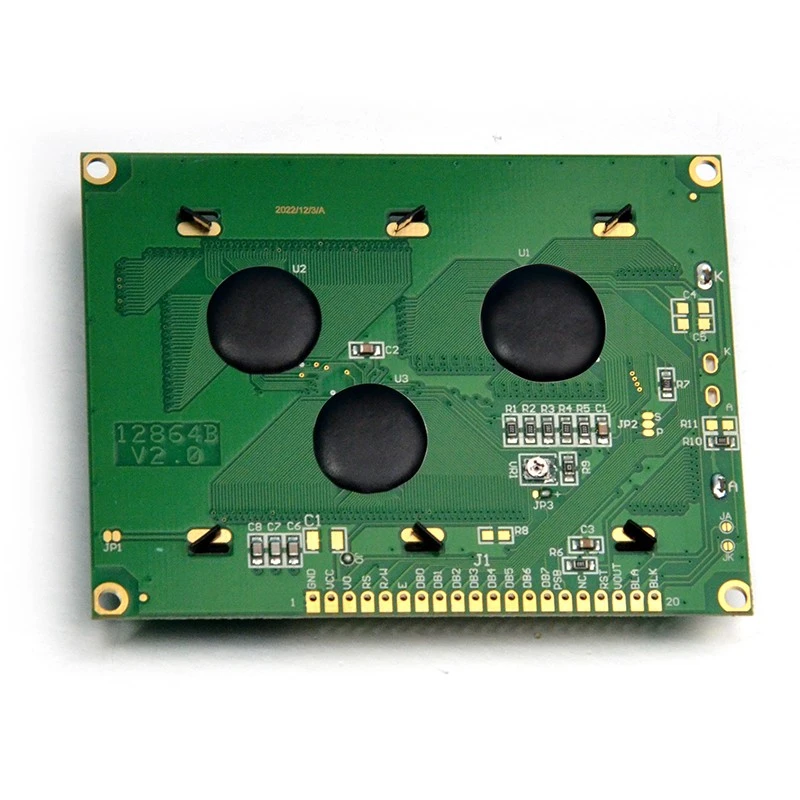

PIN |
SIMBOLU |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Servizz tal-Klijent
FAQ
Q: Xi tfisser ir-riżoluzzjoni ta '128x64B Dot Matrix LCD Display?
A: Ir-riżoluzzjoni 128x64 tfisser li l-wiri għandu 128 pixel wisa 'u 64 pixel għoli, li jirriżulta f'total ta' 8192 pixel indirizzabbli. Dan jippermetti test jew grafika dettaljati u iqarmeċ f'żona ta 'skrin kompatt.
Q: Għaliex il-Display LCD Dot Matrix 128x64B jitqies bħala effiċjenti fl-enerġija?
A: Il-wiri jattiva biss il-pixels meħtieġa għall-għoti tal-kontenut, u jimminimizza l-konsum tal-enerġija. Barra minn hekk, juża vultaġġi operattivi baxxi (3.3V sa 5V) u backlighting effiċjenti fl-enerġija, li jagħmilha adattata għal apparati li jaħdmu bil-batterija.
Q: X'jagħmel il-128x64B Dot Matrix LCD Display adattabbli ħafna għal ambjenti differenti?
A: Il-firxa wiesgħa tat-temperatura operattiva tagħha (-20 grad sa +70 grad jew -30 grad sa +85 grad għal mudelli ta 'grad industrijali) u s-siġillar robust kontra l-umdità u t-trab jippermettulha biex twettaq b'mod affidabbli f'kundizzjonijiet ħorox.
Q: Liema interfaces ta 'komunikazzjoni huma appoġġjati minn dan il-wiri?
A: Il-Display LCD 128x64B Dot Matrix tipikament jappoġġja interfaces paralleli (8-modi bit jew 4-bit) u interfaces serjali bħal SPI u I²C, li joffru flessibilità għall-integrazzjoni ma 'diversi mikrokontrolluri.
Q: Kif il-wiri jiżgura viżibilità ċara f'kundizzjonijiet tad-dawl differenti?
A: Juża materjal tal-kristalli likwidi b'kuntrast għoli u backlighting aġġustabbli, li jiżgura li jinqara tajjeb kemm f'kundizzjonijiet ta 'dawl baxx kif ukoll qawwi.
Q: Jista 'l-128x64B Dot Matrix LCD Display juri immaġini, jew huwa limitat għal test?
A: Jista 'juri kemm it-test kif ukoll grafika sempliċi. L-arranġament tal-matriċi tikek jippermetti customization ibbażat fuq il-pixels, li jippermetti l-għoti ta 'ikoni, mudelli, jew immaġini b'riżoluzzjoni baxxa.
Q: X'inhuma l-applikazzjonijiet tipiċi tal-128x64B Dot Matrix LCD Display?
A: Applikazzjonijiet komuni jinkludu strumenti industrijali, apparat mediku, tagħmir li jinżamm fl-idejn, u dashboards tal-karozzi, fejn wirjiet kompatti u affidabbli huma kruċjali.
Q: Kif il-wiri jimmaniġġja ambjenti ta 'riżorsi GPIO baxxi?
A: Billi tuża interfaces serjali bħal SPI jew I²C, il-wiri inaqqas in-numru ta 'pinnijiet ta' kontroll meħtieġa, u jagħmilha ideali għal mikrokontrolluri b'disponibbiltà limitata ta 'GPIO.
Q: X'tip ta 'backlighting jintuża f'dan il-wiri?
A: Ħafna 128x64B Dot Matrix LCD Displays jużaw backlighting LED effiċjenti fl-enerġija, li jipprovdi illuminazzjoni uniformi u jikkonsma enerġija minima.
Q: Kemm huwa durabbli l-128x64B Dot Matrix LCD Display f'applikazzjonijiet ta 'barra?
A: Id-disinn robust tiegħu, inkluż l-istruttura kontra l-vibrazzjoni, kisjiet protettivi, u tolleranza wiesgħa tat-temperatura, jiżgura durabilità u prestazzjoni konsistenti f'ambjenti ta 'barra jew imħatteb.
